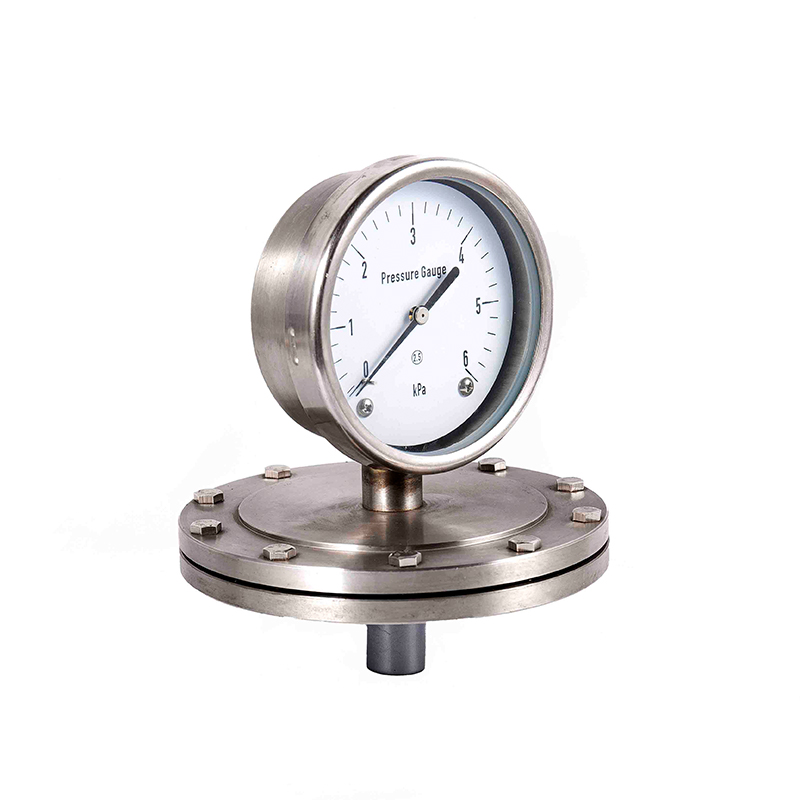

Sraith Yeb Tomhsaire Brú Díphraití Cruach Dhosmálta
Cat:Brú -thomhsaire
◆ Samhail: Yeb60 YEB100 YEB150 ◆ Úsáid: Tá an tsraith seo d'ionstraimí oiriúnach chun mic...
Féach na sonraíIonstraimí brú vs braiteoirí brú vs trasduchtóirí brú: Tuiscint a fháil ar na difríochtaí
Tabhairt isteach
Is paraiméadar fisiciúil bunúsach é an brú a bhfuil ról ríthábhachtach aige i mórán tionscal, lena n -áirítear uathoibriú feithicleach, aeraspáis, leighis agus tionsclaíoch. Tá tomhas brú cruinn riachtanach chun feidhmíocht, sábháilteacht agus éifeachtúlacht an chórais a chothabháil. Gan monatóireacht chuí a dhéanamh, is féidir le córais aghaidh a thabhairt ar mhífheidhm, rioscaí sábháilteachta, nó táirgiúlacht laghdaithe.
I saol an tomhais brú, is minic a úsáidtear téarmaí cosúil le hionstraimí brú, braiteoirí brú, agus trasduchtóirí brú go hidirmhalartaithe, ar féidir leo mearbhall a chruthú. Cé go bhfuil baint ag na gléasanna seo, feidhmíonn gach ceann acu ról ar leith maidir le sonraí brú a bhrath, a athrú agus a thaispeáint. Tá tuiscint ar na difríochtaí eatarthu ríthábhachtach chun an gléas ceart a roghnú le haghaidh d'iarratas ar leith.
Tá sé mar aidhm ag an airteagal seo na coincheapa seo a shoiléiriú, a bhfeidhmiúlachtaí a chur i gcomparáid, agus treoir a sholáthar maidir le conas an gléas tomhais brú is oiriúnaí a roghnú.
Cad iad na hionstraimí brú?
Is catagóir leathan feistí iad na hionstraimí brú atá deartha chun brú a thomhas, a mhonatóiriú agus a rialú uaireanta i gcóras. Níl siad teoranta d'fheidhm amháin ach cuimsíonn siad uirlisí agus feistí éagsúla ar féidir leo faisnéis brú a bhrath, a thaispeáint nó a tharchur.
Samplaí d'uirlisí brú
Tomhsairí brú: Ionstraimí meicniúla a thugann léargas amhairc ar bhrú an chórais. I measc na gcineálacha coitianta tá tomhasairí dhiailiú aschuir agus tomhasairí digiteacha.
Tarchuradóirí brú: Feistí a thiontaíonn brú isteach i gcomhartha leictreach le haghaidh monatóireachta agus rialaithe cianda.
Lasca brú: ionstraimí a ghníomhaíonn ciorcad leictreach nuair a shroichtear tairseach brú áirithe, a úsáidtear go minic le haghaidh sábháilteachta nó uathoibrithe.
Manometers: Feistí a thomhaiseann brú ag baint úsáide as colún leacht, a úsáidtear de ghnáth in iarratais saotharlainne nó brú íseal.
Iarratais agus feidhmeanna ginearálta
Úsáidtear ionstraimí brú go forleathan ar fud na dtionscal le haghaidh tascanna mar:
Monatóireacht a dhéanamh ar chórais hiodrálacha agus aeir
Sábháilteacht a chinntiú i bpíblínte brú
Brú a rialú i gcórais HVAC
Brúnna gáis agus leachtacha a thomhas i dturgnaimh saotharlainne
Cad iad braiteoirí brú?
Is comhpháirteanna speisialaithe iad braiteoirí brú laistigh den chatagóir níos leithne d'uirlisí brú. Is é an príomhról atá acu ná brú a bhrath i gcóras agus é a thiontú ina chomhartha intomhaiste, ar féidir feistí eile a léiriú nó a tharchur ansin. Murab ionann agus tomhsairí meicniúla a thaispeánann brú go díreach, díríonn braiteoirí ar chruinneas, ar chomhshó comhartha, agus ar chomhtháthú le córais leictreonacha.
Conas a oibríonn braiteoirí brú
Is é atá i gceist leis an bprionsabal bunúsach taobh thiar de bhraiteoir brú ná brú feidhmithe a thiontú ina chomhartha inléite. Baineann an chuid is mó de na braiteoirí úsáid as scairt nó membrane a dhéanann dífhoirmiú faoi bhrú. Déantar an t -athrú meicniúil seo a thiontú ina chomhartha leictreach ansin ag baint úsáide as teicneolaíochtaí braite éagsúla.
Cineálacha braiteoirí brú
Braiteoirí brú brú a bhrú
Bain úsáid as tomhasairí brú atá ceangailte le scairt.
Athraíonn dífhoirmiú an scairt friotaíocht leictreach an tomhsaire brú, ag giniúint comhartha intomhaiste.
A úsáidtear go coitianta i gcórais thionsclaíocha agus hiodrálacha mar gheall ar chruinneas agus iontaofacht.
Braiteoirí brú capacitive
Athruithe a thomhas ar an toilleas de bharr gluaiseachta scairt.
Íogaireacht ard a sholáthar agus is minic a úsáidtear iad in iarratais bhrú íseal nó in ionstraimí beachta.
Braiteoirí brú piezoelectric
Bain úsáid as ábhair piezoelectric chun muirear leictreach a tháirgeadh nuair a chuirtear strus meicniúil i bhfeidhm.
Ideal do thomhas brú dinimiciúil, amhail monatóireacht chreathaidh nó próisis thionsclaíocha ardluais.
Braiteoirí brú piezoresistive
Ag brath ar ábhair leathsheoltóra a n -athraíonn a fhriotaíocht leictreach faoi bhrú.
An -íogair agus a úsáidtear go coitianta in iarratais ar fheithicil agus leighis.
Iarratais ar bhraiteoirí brú
Úsáidtear braiteoirí brú go forleathan ar fud na dtionscal éagsúla:
Uathoibriú tionsclaíoch: monatóireacht a dhéanamh ar bhrúnna hiodrálacha agus aeir in innealra.
Feithicleach: Brú na mbonn, instealladh breosla, agus brú iomadúil innill a thomhas.
Gléasanna Leighis: Monatóireacht a dhéanamh ar bhrú fola agus córais riospráide.
Aerospace: Brú cábáin, córais bhreosla, agus rialuithe hiodrálacha a thomhas.
Eochair -thacán: Tá braiteoirí brú ríthábhachtach chun brú a bhrath go cruinn agus é a athrú go comhartha ar féidir monatóireacht nó próiseáil a dhéanamh air trí chórais leictreonacha. Cruthaíonn siad cnámh droma na gcóras tomhais brú uathoibrithe nua -aimseartha.
Cad iad trasduchtóirí brú?
Is gléasanna speisialaithe iad trasduchtóirí brú atá deartha chun brú a thiontú ina chomhartha leictreach caighdeánaithe, ar féidir iad a léiriú trí chórais rialaithe, feistí éadála sonraí, nó taispeántais dhigiteacha. Cé go mbraitheann agus go dtáirgeann braiteoirí brú comhartha amh ó bhrú, is minic a chuimsíonn trasduchtóirí riochtú comhartha, rud a fhágann go bhfuil siad réidh le comhtháthú i gcórais uathoibrithe nó leictreonacha.
Conas a oibríonn trasduchtóirí brú
De ghnáth is éard atá i gceist le trasduchtóir brú:
Diaphragm brú: membrane tanaí a dhéanann dífhoirmiú faoi bhrú feidhme.
Eilimint Braite: Athraíonn an dífhoirmiúchán scairt ina chomhartha leictreach, ag baint úsáide as tomhsairí brú, eilimintí piezoresistive, nó braiteoirí capacitive go minic.
Ciorcad Atmaisféar Comharthaí: Aimplíonn, cuireann sé, agus athraíonn sé an comhartha amh ina aschur inúsáidte mar 4–20mA, 0–10V, nó prótacail chumarsáide digití.
Foinse excitation: Soláthraíonn sé an voltas nó an sruth riachtanach chun an eilimint braite agus an leictreonaic a chumhachtú.
Príomhghnéithe trasduchtóirí brú
Comhartha aschuir: I measc na gcomharthaí coitianta tá lúba reatha 4–20mA, comharthaí voltais 0–10V, agus aschuir dhigiteacha atá comhoiriúnach le rialtóirí tionsclaíocha.
Cruinneas agus líneacht: Is féidir le trasduchtóirí ardchruinnithe earráid íosta agus líneacht den scoth a bhaint amach thar a raon brú.
Réimse brú: Ar fáil i raon leathan rátálacha brú, ó fholús go roinnt mílte psi.
Teocht oibriúcháin: Deartha chun foircinn chomhshaoil a sheasamh in iarratais thionsclaíocha, ghluaisteáin nó aeraspáis.
Iarratais ar thrasduchtóirí brú
Úsáidtear trasduchtóirí brú go forleathan nuair is gá monatóireacht dhigiteach a dhéanamh, a logáil, nó a rialú go digiteach:
Uathoibriú tionsclaíoch: Monatóireacht agus rialú próisis hiodrálacha agus aeroibrithe.
Taighde eolaíoch: tomhas beacht ar ghás nó brú leachtach i dturgnaimh saotharlainne.
Feithicleach: Monatóireacht ar chóras innill agus breosla le haghaidh rialaithe feidhmíochta agus astaíochtaí.
Córais HVAC: Monatóireacht brú i gcórais cuisniúcháin agus téimh le haghaidh éifeachtúlachta agus sábháilteachta.
Eochair -thacán: Ní hamháin go mbraitheann trasduchtóirí brú brú ach soláthraíonn sé comhartha leictreach caighdeánaithe, iontaofa atá oiriúnach le haghaidh comhtháthú i gcórais monatóireachta agus rialaithe digití. Fágann sé seo go bhfuil siad oiriúnach d'iarratais uathoibrithe nua -aimseartha.
Príomhdhifríochtaí idir brú -ionstraimí, braiteoirí agus trasduchtóirí
Cé go n -úsáidtear na téarmaí brú, braiteoirí brú, agus trasduchtóirí brú go minic go hidirmhalartaithe, tá tuiscint ar a n -idirdhealú riachtanach chun an gléas ceart a roghnú le haghaidh feidhmchlár sonrach.
1. Feidhmiúlacht
Ionstraimí Brú: Léiríonn siad catagóir leathan feistí a thomhaiseann, a dhéanann monatóireacht, nó a fhreagraíonn do bhrú. Is féidir leo a bheith meicniúil, leictreach, nó digiteach, agus tomhsairí, lasca, braiteoirí agus trasduchtóirí a chur san áireamh.
Braiteoirí brú: Brú a bhrath agus é a thiontú ina chomhartha leictreach nó meicniúil intomhaiste. Is comhpháirteanna iad laistigh d'ionstraimí, ag díriú go príomha ar bhrath agus ar ghiniúint comharthaí.
Transducers brú: Tiontaigh an comhartha brú braite ina aschur leictreach caighdeánaithe, lena n -áirítear aimpliú agus riochtú go minic le húsáid i gcórais uathoibrithe nó digiteacha.
2. Comhartha aschuir
Ionstraimí Brú: Féadfaidh sé léamh amhairc díreach (tomhsaire aschuir) a sholáthar, lasc leictreach a spreagadh, nó comhartha a aschur trí bhraiteoir/trasduchtóir.
Braiteoirí brú: Comhartha amh a tháirgeadh a chomhfhreagraíonn don bhrú feidhmithe, amhail athrú beag voltais nó friotaíochta.
Transducers brú: Comhartha leictreach atá réidh le húsáid a sholáthar (m.sh., 4–20mA, 0–10V, nó cumarsáid dhigiteach), atá oiriúnach le haghaidh comhtháthú le rialtóirí, PLCanna, nó córais monatóireachta.
3. Coimpléascacht
Ionstraimí brú: raon ó ghléasanna meicniúla simplí cosúil le tomhasairí dhiailiú go tarchuradóirí digiteacha casta.
Braiteoirí Brú: De ghnáth níos lú, feistí níos simplí atá deartha go príomha lena mbrath.
Trasduchtóirí brú: níos sofaisticiúla, ag comhcheangal eilimintí braite le leictreonaic le haghaidh riochtú comhartha agus iontaofacht i gcórais thionsclaíocha nó eolaíochta.
4. Iarratais
Ionstraimí Brú: Fónamh mar an chatagóir ghinearálta agus is féidir é a úsáid chun monatóireacht, rialú, nó tús a chur le córais.
Braiteoirí brú: a úsáidtear go coitianta in iarratais tomhais beachta, amhail braiteoirí feithicleach, feistí leighis, agus monatóireacht thionsclaíoch.
Transducers brú: idéalach le haghaidh uathoibrithe, éadáil sonraí, agus rialú próisis thionsclaíoch áit a bhfuil gá le comharthaí beachta leictreonacha le haghaidh tuilleadh próiseála.
5. Caidreamh ordlathach
Tá sé ina chuidiú a thuiscint go gcuimsíonn ionstraimí brú braiteoirí agus trasduchtóirí:
Is ionstraimí brú iad gach braiteoir brú, ach ní braiteoirí iad na hionstraimí brú go léir.
Go bunúsach is braiteoirí feabhsaithe iad trasduchtóirí brú, ag soláthar comhartha próiseáilte atá oiriúnach do chórais thionsclaíocha agus dhigiteacha.
Fachtóirí le breithniú agus ionstraim brú á roghnú agat
Tá sé ríthábhachtach an ionstraim brú ceart a roghnú chun tomhas cruinn, sábháilteacht córais, agus iontaofacht fhadtéarmach a chinntiú. Cibé an bhfuil tú ag roghnú tomhas brú, braiteoir, nó trasduchtóir, ba cheart meastóireacht chúramach a dhéanamh ar roinnt fachtóirí.
Riachtanais Raon Brú
Faigh na brúnna íosta agus uasta a thiocfaidh ar do chóras.
Roghnaigh gléas a fheidhmíonn go sábháilte laistigh den raon seo agus a chuireann léamha cruinne ar fáil.
Is féidir le ró -ualú a dhéanamh ar ionstraim brú damáiste, tomhais mhíchruinne, nó teip córais.
2. Cruinneas agus cruinneas
Smaoinigh ar an leibhéal beachtais is gá do d'iarratas.
Tá feistí ard-chruinne, amhail trasduchtóirí beachtais, riachtanach in iarratais ar nós taighde eolaíoch, trealamh leighis, agus córais aeraspáis.
Is féidir le hiarratais nach bhfuil chomh criticiúil, amhail monatóireacht HVAC, glacadh le cruinneas níos ísle.
3. Coinníollacha Comhshaoil
Déan meastóireacht ar dhálaí foircneacha teochta, taise, creathadh, agus timpeallachtaí creimneach.
Is féidir go mbeidh gá le braiteoirí silicone nó trasduchtóirí garbh le haghaidh dálaí tionsclaíocha nó lasmuigh.
Cinntigh gur féidir leis an ionstraim strus comhshaoil a sheasamh gan díghrádú.
4. Cineál na meán atá á thomhas
Faigh amach an ndéanfaidh an ionstraim leachtanna, gáis, nó sreabháin ilchéime a thomhas.
Tá ábhair áirithe níos oiriúnaí do na meáin ar leith; Mar shampla, tá roinnt braiteoirí brú íogair do leachtanna creimneach, agus ní féidir le daoine eile ach oibriú le gáis ghlan.
Cinntíonn comhoiriúnacht leis an meán saol fada seirbhíse agus léamha comhsheasmhacha.
5. Riachtanais Comhartha Aschuir
Smaoinigh an bhfuil léamh meicniúil, comhartha leictreach aschur, nó aschur digiteach de dhíth ort.
Tá trasduchtóirí brú le haschuir chaighdeánaithe (4-20mA, 0–10V) oiriúnach le haghaidh comhtháthú le córais PLC, le sealbhú sonraí, nó le uathoibriú tionsclaíoch.
Cinntíonn roghnú an chineáil aschuir cheart comhtháthú gan uaim le córais rialaithe agus monatóireachta.
6. Costas agus Infhaighteacht
Déan do bhuiséad a mheas i gcoibhneas le criticiúil an iarratais.
D'fhéadfadh trasduchtóirí ardleibhéil a bheith níos costasaí ach cuireann siad sochair iontaofachta agus chomhtháthaithe fadtéarmacha ar fáil.
I gcás feidhmeanna nach bhfuil chomh criticiúil, d'fhéadfadh tomhsaire meicniúil simplí nó braiteoir bunúsach a bheith leordhóthanach.
Comhiarratais
Tá ionstraimí brú, braiteoirí agus trasduchtóirí lárnach do raon leathan tionscal agus feidhmchlár. Cuidíonn tuiscint ar an áit a n -éiríonn le gach feiste go gcabhraíonn innealtóirí agus teicneoirí an réiteach ceart dá gcuid riachtanas a roghnú.
Uathoibriú tionsclaíoch
A úsáidtear chun monatóireacht agus rialú a dhéanamh ar chórais hiodrálacha agus aeir.
Cuireann braiteoirí brú agus trasduchtóirí sonraí i gcórais PLC le haghaidh monatóireachta agus uathoibrithe fíor-ama.
Riachtanach chun éifeachtúlacht an chórais a chothabháil, róbhrú a chosc, agus neamhfhónamh a laghdú.
2. Feithicleach
Tomhaiseann braiteoirí brú brú iomadúil innill, instealladh breosla, agus brú na mbonn.
Athraíonn trasduchtóirí léamha brú ina gcomharthaí leictreacha le haghaidh comhtháthú le córais rialaithe feithiclí.
Cuidíonn sé le héifeachtúlacht breosla, rialú astaíochtaí, agus sábháilteacht feithiclí a fheabhsú.
3. Aerospace
Brú -ionstraimí Monatóireacht a dhéanamh ar bhrú cábáin, córais bhreosla, agus ciorcaid hiodrálacha.
Soláthraíonn braiteoirí agus trasduchtóirí léamha beachta atá ríthábhachtach maidir le sábháilteacht agus feidhmíocht.
Cinntíonn ionstraimí ard-chruinnithe iontaofacht i dtimpeallachtaí foircneacha.
4. Gléasanna Leighis
Úsáidtear braiteoirí brú i monatóirí brú fola, aerálaithe, agus córais riospráide.
Athraíonn trasduchtóirí léamha ina gcomharthaí le haghaidh taispeántais dhigiteacha agus córais monatóireachta othar.
Tá cruinneas agus iontaofacht ríthábhachtach do shábháilteacht othar agus do dhiagnóisic.
5. Córais HVAC
Déanann ionstraimí brú monatóireacht ar bhrúnna cuisneáin, aeir, agus uisce i gcórais téamh, aerála agus aerchóirithe.
Cabhraíonn braiteoirí agus trasduchtóirí le héifeachtúlacht fuinnimh agus feidhmíocht an chórais a bharrfheabhsú.
Cosc a chur ar chásanna róbhrú agus oibriú sábháilte a chinntiú.
Deireadh
Tá tuiscint ar na difríochtaí idir ionstraimí brú, braiteoirí brú, agus trasduchtóirí brú riachtanach chun an gléas ceart a roghnú le haghaidh d'iarratas ar leith.
Feidhmíonn ionstraimí brú mar an chatagóir leathan, a chuimsíonn gach feiste a thomhaiseann, a dhéanann monatóireacht, nó a fhreagraíonn do bhrú, lena n -áirítear tomhasairí, lasca, braiteoirí agus trasduchtóirí.
Aimsíonn braiteoirí brú brú agus déanann siad é a thiontú ina chomhartha intomhaiste, ag díriú ar chruinneas agus ar iontaofacht.
Tógann trasduchtóirí brú seo céim níos faide tríd an mbrú braite a athrú go haschur leictreach caighdeánaithe, réidh le comhtháthú i gcórais rialaithe digití nó i ardáin éadála sonraí.
Agus réiteach tomhais brú á roghnú agat, tá sé tábhachtach machnamh a dhéanamh ar raon brú, cruinneas, coinníollacha comhshaoil, comhoiriúnacht sna meáin, riachtanais aschuir, agus costas. Cinntíonn roghnú na hionstraime ceart sábháilteacht, éifeachtúlacht, agus iontaofacht fhadtéarmach in iarratais ó uathoibriú tionsclaíoch agus ó chórais ghluaisteáin go aeraspáis, feistí leighis, agus córais HVAC.
Trí na príomhdhifríochtaí agus na riachtanais iarratais seo a thuiscint, is féidir le hinnealtóirí, teicneoirí agus cinnteoirí roghanna eolasacha a dhéanamh, feidhmíocht an chórais a bharrfheabhsú, agus fad saoil a gcuid réitigh monatóireachta brú a chinntiú. $
