◆ Paraiméadair theicniúla:
| Múnla | Cybn100 | Cybn150 |
| Trastomhas ainmniúil | Φ 100 | Φ 150 |
| Cineál gléasta | Dronnach gathacha suite Comhéadain chomhthreomhara | - | - |
| Dronnach gathacha suite Comhéadan ocht gcarachtar | | - |
| Cineál flush eccentric eccentric | - | - |
| Raon tomhais | Brú difreálach Raon tomhais KPA | Ainmniúil Brú oibre KPA | Brú difreálach Raon tomhais MPA | Ainmniúil Brú oibre MPA |
| 0 ～ 10 | 60 | 0 ～ 0.16 | 1 |
| 0 ～ 16 | 100 | 0 ～ 0.25 | 1.6 |
| 0 ～ 25 | 160 | 0 ～ 0.4 | 2.5 |
| 0 ～ 40 | 250 | 0 ～ 0.6 | 4 |
| 0 ～ 60 | 400 | 0 ～ 1 | 6 |
| 0 ～ 100 | 600 | 0 ～ 1.6 | 10 |
| | | 0 ～ 2.5 | 10 |
| Aicme cruinnis | 2.5 |
| Snáitheanna feistithe | M20 × 1.5 |
| Úsáid teocht chomhthimpeallach | -40 ℃～ 70 ℃ |
| Teocht an mheáin atá le húsáid | ≤ 60 ℃ |
| Rátáil Friotaíochta Creathaidh | V · H · 4 |
| Rátáil imfhálaithe | IP65 |
| ualach | Go garbh 1.5 kg |
| Ábhar an chórais impulse | 0cr17ni12mo2 、 SUS316 |
| cásáil agus ábhair eile | 1CR18NI9 、 SUS304 |
| An caighdeán a fhorfheidhmiú | JB/T 12015-2014 |
| Tabhair faoi deara: 1 . Is féidir an comh -snáithe a oiriúnú de réir riachtanais úsáideoirí. $ $ |
Méid cuma agus suiteála:

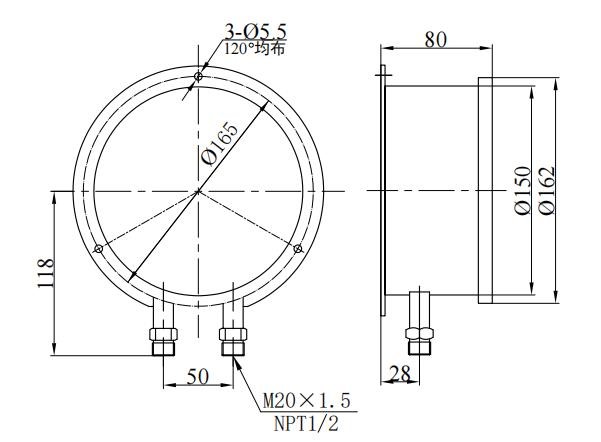

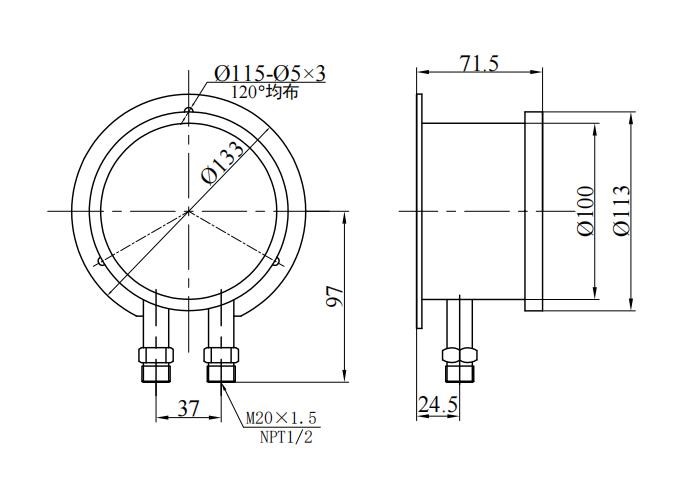

|  Cybn100 Comhéadain chomhthreomhara |  Cybn150 Comhéadain chomhthreomhara |

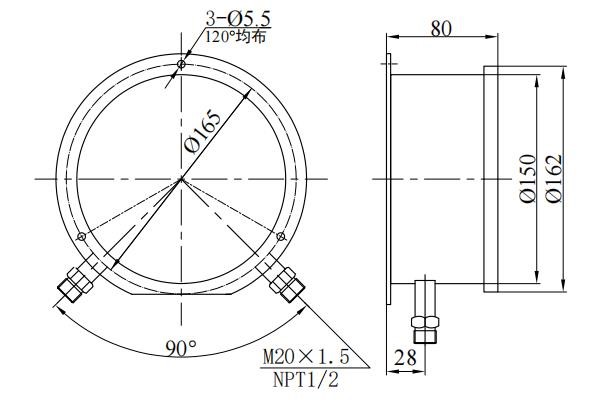

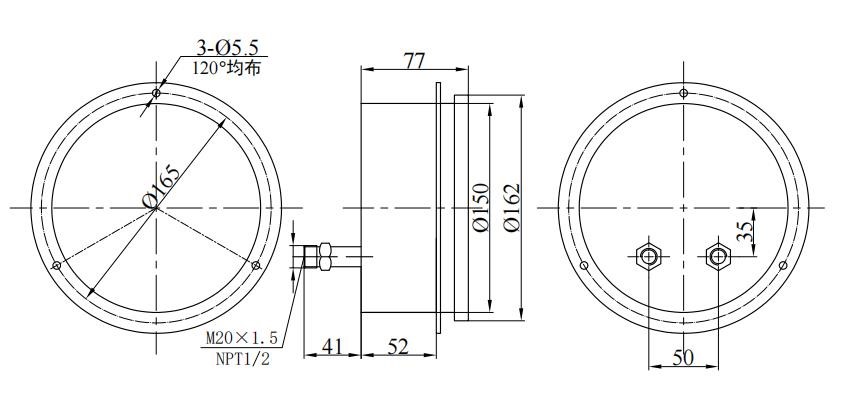

|  Cybn150 Comhéadan Bazi |  Cybn150 Éicea -aicme aiseach $ $ |
Prionsabal Struchtúrach:
Glacann an ionstraim struchtúr feadán dúbailte Bourdon, is é sin, tá dhá fheadán Bourdon suiteáilte i suíomhanna siméadracha ar an dá thaobh den lúibín "I". The upper is lower sections of the "I" bracket are the movable end and the fixed end respectively, and the middle is connected by a spring piece: the two Bourdon tubes are in a parallel state, and are connected with the high and low voltage joints on the case with the conduit respectively: the gear transmission mechanism is directly installed at the fixed end of the bracket, and is connected with the movable end of the bracket through the pull rod: Tá an dhiailiú socraithe go díreach ar an meicníocht tarchuir giaranna.
◆ Prionsabal Oibre: Bunaithe ar an ngnéithe braite brú, úsáidtear dhá fheadán Bourdon leis an stiffness céanna, ionas go gcaithfidh siad an fórsa comhchruinnithe céanna a tháirgeadh faoin meán tomhaiste céanna chun gníomhú ar an mbratóg shochorraithe faoi seach, mar gheall ar an dá thaobh den lann earraigh a tháirgeann sraonadh faoi ghníomhú faoi láthair, ionas go mbeidh an t -atmaisféar ag an bhfearas, ionas go mbeidh an meicníocht pointe, ionas go mbeidh an meicníocht sa tsraith seo in ann go bhfuil an meicníocht sa tsraith in ann go bhfuil an meicníocht ag an bhfearas go bhfuil an t -ionchur ag an bhfearas go bhfuil an t -ionchur ag an bhfearas go bhfuil an t -ionchur ag an bhfearas go bhfuil an t -ionchur ag an bhfearas go bhfuil an t -atmaisféar ag an bhfearas go bhfuil an t -atmaisféar ag an bhfearas go bhfuil an meicníocht ag an bhfearas, mar sin. An suíomh nialasach.
Nuair a chuirtear brúnna difriúla i bhfeidhm (go ginearálta tá an deireadh ardbhrú níos airde ná an deireadh ísealbhrú) $ $ , níl fórsa an dá fheadán Bourdon atá ag gníomhú ar an tacaíocht shochorraithe cothrom, ionas go ngintear an díláithriú comhfhreagrach faoi seach, agus go ndéantar an meicníocht tarchurtha giair a thiomáint agus a aimpliú, agus an luach brú difreálach idir an dá cheann a léirítear go léirítear an méid a léirítear.
Réamhchúraimí:
1. an Ba chóir an ionstraim a shuiteáil go hingearach ag suíomh atá ag an leibhéal céanna leis an bpointe tomhais, ar shlí eile ní mór an earráid bhreise de bharr an difríocht leibhéal leachtach a chur san áireamh.
2 . An cónascaire ionstraime marcáilte le " H "nó" "Is é an deireadh ardvoltais, agus an ceann atá marcáilte le" L "nó" - "Is é an deireadh ísealvoltais, agus ní féidir é a aisiompú le linn na suiteála.
3 . Nuair a thomhaiseann an ionstraim an brú difreálach, is féidir an luach brú difreálach a úsáid laistigh de 75% de uasteorainn an raon scála, agus níor cheart go sáródh uasluach brú statach an chórais an t -uasluach brú statach atá sonraithe ag an ionstraim.
4. Mar a thaispeántar san fhigiúr 4 , an comhla iarmhéid (sábháilteacht) (comhla 1 ) ba chóir é a shocrú os comhair calafoirt ionchuir ardbhrú agus ísealbhrú na hionstraime le linn na suiteála, agus ba chóir a bheith sa suíomh oscailte, agus ba chóir an comhla chothromaíochta a dhúnadh tar éis na comhla 2 and Comhla 3 osclaítear iad go léir.
5 . Sula n -úsáidtear é, ba cheart don ionstraim an méid creimthe a tharlaíonn de bharr an mheáin tomhaiste a fhíorú go cúramach, ionas nach ndéanfadh sé damáiste creimthe luath don fheadán Bourdon.
6 . Nuair a choinnítear an ionstraim go rialta, má chaithfear an clúdach méadair a oscailt, moltar uirlisí speisialta a úsáid.
7 . Nuair a théann athruithe teochta i bhfeidhm ar an ionstraim agus nuair a mhéadaíonn agus a théann i bhfeidhm ar chruinneas an tomhais, is féidir an boss breiseán ar an gcás a ghearradh amach chun an taobh istigh agus taobh amuigh den chás a chur in iúl agus tá an brú aeir cothrom.
◆ Fógra a ordú:
Agus an ionstraim á ordú, caithfidh an t -úsáideoir a chur in iúl:
1. Ainm agus samhail, raon brú difreálach, uasbhrú statach, aonad tomhais, leibhéal cruinnis;
2. Méid an snáithe comhpháirteach: traidisiúnta M20 × 1.5 , Npt1/2 (nó atá sonraithe ag custaiméirí);
3. Nóta: Is féidir trí ghrúpa comhla a oiriúnú thar ceann úsáideoirí (comhlaí 1 - 3 i bhfíor 4 )
