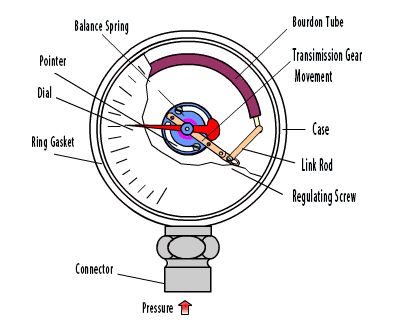

1. Príomhstruchtúr an tomhsaire brú
01 Eilimint íogair leaisteacha
· Feadán Bourdon: An ghné leaisteach is coitianta, tá sé i bhfoirm cruth C, cruth bíseach nó helical, agus tá sé déanta as cóimhiotal copair nó as cruach dhosmálta. Nuair a bhíonn an taobh istigh faoi bhrú, leathnóidh an feadán Bourdon amach, rud a fhágfaidh go mbeidh an pointeoir ag rothlú.
· Scairt: Úsáidte le haghaidh tomhais brú íseal agus creimeadh Meduim, déanta as miotal nó rubar a dhéanfaidh dífhoirmiú tar éis dó brú a chur ar bhrú.
· Bellows: Oiriúnach chun brúnna an -bheag a thomhas, le dífhoirmiúchán mór agus íogaireacht ard.
02 fearas athraithe
· Nasc slat: Ceangail na heilimintí leaisteacha agus an mheicníocht giair chun díláithriú dífhoirmithe a tharchur.
· Giar-chruthach lucht leanúna: Athraíonn sé tairiscint líneach ina ghluaisne rothlach agus méadaíonn sé uillinn sraonadh an phointe.
· Gear beag: mogaill leis an bhfearas earnála agus spreagann sé an seafta pointeoir chun rothlú.
03 Gléas ag léiriú
· Pointeoir: Taispeánann sé an luach brú reatha agus is iondúil go n -úsáidtear é i gcomhar leis an dhiailiú.
· Diailiú: Léiríonn sé aonaid brú (MPA, barra, psi, etc.), agus comhfhreagraíonn raonta tomhais éagsúla do raonta scála éagsúla.
04 Comhpháirteanna Shell agus Nasctha
· Cás: Cosnaíonn sé an mheicníocht inmheánach. Is é an t -ábhar plaisteach, cruach dhosmálta nó cóimhiotal alúmanaim. Roinnt turraing-resistant tomhasairí brú líonta le hola (mar shampla ola silicone nó glycerin) taobh istigh chun creathadh a laghdú.
· Nasc: Úsáidtear é chun an córas tástála a nascadh. I measc na gcaighdeán snáithe coitianta tá G1/2, NPT, BSP, srl.
2. Prionsabal Oibre an Tomhsaire Brú
01 iomadú brú
· Téann an meán tomhaiste (gás nó leacht) isteach sa thomhsaire brú tríd an gcomhéadan agus gníomhaíonn sé ar an eilimint leaisteach (mar shampla feadán Bourdon, scairt nó bolg).
02 Dífhoirmiú eilimint leaisteacha
· Cineál feadán Bourdon: De réir mar a mhéadaíonn an brú, díríonn an feadán Bourdon de réir a chéile (i gcás feadán C-chruthach) nó leathnaíonn sé (i gcás feadán bíseach) mar gheall ar an mbrú inmheánach, agus díláithriú mar thoradh air.
· Cineál scairt: Is é is cúis leis an mbrú ná lár an scairt dul faoi dhífhoirmiú lúbthachta, agus athraíonn an díláithriú leis an mbrú.
· Cineál BOLLOWS: Leathnú agus crapadh aiseach, atá oiriúnach chun brúnna an -bheag a thomhas.
03 Aimpliú Tarchurtha Meicniúil
Déantar an dífhoirmiúchán beag ar an eilimint leaisteach a tharchur tríd an mheicníocht naisc chuig fearas na hearnála, a thiomáineann an fearas beag ansin chun rothlú agus a chuirfeadh an pointeoir i bhfeidhm. Is é feidhm an chórais meicníochta tarchurtha giair an díláithriú a mhéadú, rud a chuireann ar chumas an phointe an luach brú a léiriú go soiléir.
04 Léiriú Pointer
Gluaiseann an pointeoir ar an dhiailiú agus cuireann sé leis an luach brú comhfhreagrach. Mar shampla:
· Nuair a bhíonn an brú 0, ba chóir don phointeoir an marc "0" a chur in iúl (mura bhfuil sé cruinn, tá gá le coigeartú nialas).
· Nuair a mhéadaíonn an brú le haghaidh tógáil matáin, rothlaíonn an pointeoir deiseal, ag léiriú an luach brú reatha.
05 Meicníocht Tuairisceáin go Zero
Nuair a scaoiltear an brú, téann an eilimint leaisteach ar ais chuig a staid bhunaidh, agus bogann an pointeoir ar ais go dtí an suíomh nialasach faoi ghníomh na ribí ribí (nó an t -earrach).
3. Prionsabal Oibrithe na gCineálacha Speisialta Brú Brú
01 Tomhsaire Brú-Cruthúnais Turraing
· Líonadh ola inmheánach (ola silicone nó glycerin) chun an tionchar ar an bpointeoir a laghdú le linn creathaidh
· Oiriúnach do thimpeallachtaí creathaidh ar nós innealra hiodrálacha agus comhbhrúiteoirí
02 Tomhsaire Brú Difreálach
· Ag baint úsáide as dé -fheadán Bourdon nó struchtúr déphragm, tomhasann sé an difríocht idir dhá fhoinse brú.
· Úsáidte le haghaidh monatóireachta scagaire, méadair sreafa, agus feidhmchláir ghaolmhara eile.
03 Tomhsaire Brú Digiteach
· Braiteoirí brú a úsáid (mar shampla piezoresistive nó capacitive) chun comharthaí brú a thiontú ina gcomharthaí leictreacha, a phróiseáiltear agus a thaispeántar go digiteach ansin.
· Is féidir leis comharthaí 4-20mA nó Rs485 a aschur, atá oiriúnach do rialú uathoibrithe.
4.summarize
· Tomhsaire brú meicniúil: Bunaithe ar dhífhoirmiú na gné leaisteacha in éineacht le huainíocht na fearais, tá struchtúr simplí aige agus tá sé éasca a chothabháil.
· Tomhsaire brú leictreonach: Taispeántas digiteach braiteora, cruinneas ard, atá in ann tarchur sonraí iargúlta a tharchur
· Critéir Roghnúcháin: Roghnaigh an cineál cuí bunaithe ar an meán, an raon brú, agus an comhshaol (creathadh, creimeadh).
Cé go bhfuil an tomhsaire brú beag, tá sé ríthábhachtach i sábháilteacht thionsclaíoch. Is féidir le húsáid agus cothabháil cheart a chinntiú go mbeidh oibríocht chobhsaí fadtéarmach ann. $ $
