Croí -threoir do mhúnla, struchtúr agus ábhar tomhsaire brú teagmhála fótaileictreach

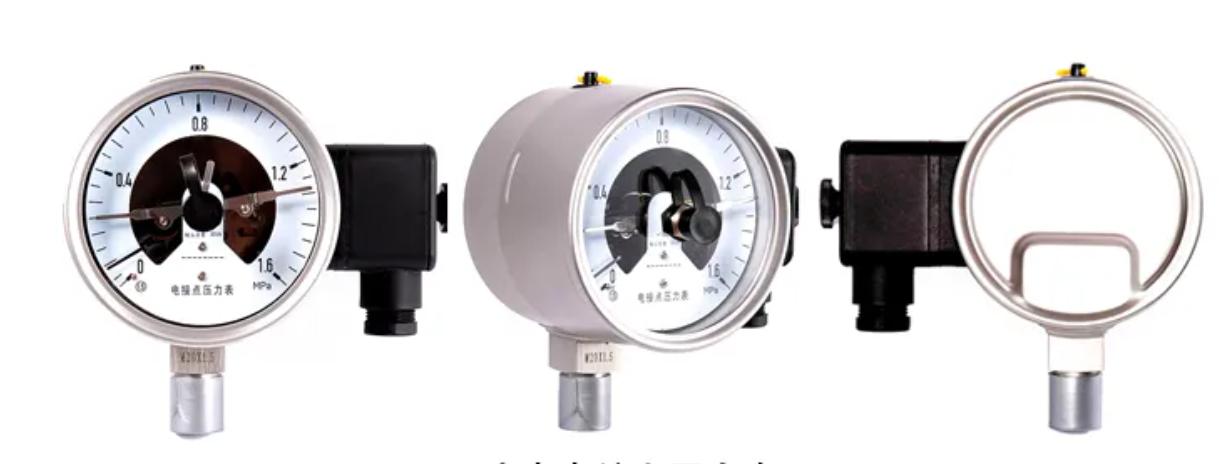

Tomhsaire brú teagmhála fótaileictreach

An teagmháil fhótaileictreach brú -thomhsaire Is ionstraim chliste í a chomhtháthaíonn tomhas brú, taispeáint agus rialú uathoibríoch. Aimsíonn sé an luach brú trí theicneolaíocht braite fótaileictreach neamh-theagmhála agus is féidir leis comhartha lasc a aschur nuair a shroicheann an brú an teorainn uachtarach nó íochtarach, rud a rialaíonn tús nó stad trealaimh sheachtraigh (mar shampla caidéil uisce, mótair, aláraim, etc.).

Is féidir leat é a mheas mar lasc brú "cliste" agus "slán", atá feistithe le dhiailiú pointeoir iomasach.
I rialú uathoibrithe tionsclaíoch, bíonn tionchar díreach ag cruinneas na monatóireachta brú agus an aláraim ar shábháilteacht agus ar éifeachtúlacht táirgthe. Is minic a bhíonn an tomhsaire brú teagmhála fótaileictreach, mar phríomhionstraim le feidhmeanna tomhais agus rialaithe, a roghnú samhail, dearadh struchtúrach agus airíonna ábhartha mar chroílár an phróisis roghnóireachta. Sa lá atá inniu ann, treoróimid tú chun na trí phríomhthoisí seo a dhí -chomhdhlúthú agus cabhrú leat na príomhphointí roghnóireachta a thuiscint go tapa.

1, Múnlaí coitianta de thomhsairí brú teagmhála fótaileictreach
· Sraith YXC: Bunchineál Teagmhála Teagmhála Fótaileictreach, atá oiriúnach do thimpeallachtaí tionsclaíocha ginearálta.
· Sraith YXG: Cineál beachtais ard, le cruinneas tomhais suas go 0.5 grád.
· Sraith YXK: Cineál cruthúnais pléasctha, atá oiriúnach do thimpeallachtaí inadhainte agus pléascacha.
· Sraith YXW: Cineál Sláintíochta. Deartha go sonrach do na tionscail bia agus cógaisíochta.
· Sraith YXF: Cineál atá frithsheasmhach in aghaidh creimthe, atá oiriúnach do na meáin atá an-chreimneach.

2, Struchtúr: Socraíonn trí phríomh -chomhpháirt feidhmíocht na hionstraime
Tá struchtúr an tomhsaire brú teagmhála fótaileictreach deartha timpeall ar "aláram beacht tomhais bheacht", agus tá trí mhodúl mór ann den chuid is mó. Tá deighilt shoiléir ag gach comhpháirt:

· Meicníocht tomhais: Is é an croí -chomhpháirt an feadán Bourdon. Nuair a théann an meán tomhaiste isteach san fheadán, déantar dífhoirmiúchán ar an gcorp feadán mar gheall ar an mbrú, agus tarchuirtear an dífhoirmiúchán seo tríd an tslat nasctha chun an pointeoir a rothlú, rud a fhágann go dtaispeántar an luach brú meicniúil.

· Meicníocht tiontaithe fótaileictreach: Is éard atá ann ná pláta scáthaithe, foinse solais, agus braiteoir fótaileictreach. Nuair a rothlaíonn an pointeoir (nó an pláta scáthaithe atá nasctha leis an bpointe) go dtí an réamhshocrú uachtair nó íochtair, na bloic phláta scáthaithe nó a sheolann an fhoinse solais, ag spreagadh an bhraiteora fhótaileictreach chun comhartha lasc a sheoladh, rud a fhágann aláram brú nó rialú.

· Bosca Shell agus Acomhal: Cosnaíonn an bhlaosc na comhpháirteanna inmheánacha, agus úsáidtear an bosca acomhail chun an ciorcad rialaithe a nascadh. D'fhéadfadh roinnt samhlacha poill diosctha teasa nó struchtúir a shéalú, atá oiriúnach do thimpeallachtaí éagsúla a bheith i gceist le roinnt samhlacha.

3, Ábhar: Is é oiriúnú do dhálaí oibre an eochair
Ba chóir an roghnú ábhair a bheith bunaithe ar an meán atá le tomhas (mar leachtanna creimneach, gáis ardteochta) agus an comhshaol (mar shampla taise, deannach). Seo a leanas na bunábhair chomhpháirteacha.

· Feadán Bourdon:

Meáin choiteanna (uisce, aer): Cóimhiotal copair (práis H62), costas íseal agus déine maith;

Meáin chreimneacha (réitigh aigéid agus alcaile): Cruach dhosmálta 316L, le friotaíocht láidir creimthe;

Meán ardteochta (> 150 ℃): Cóimhiotal Hastelloy, atá frithsheasmhach in aghaidh teochtaí arda agus creep.

· Cás:

Gnáthshaol: Plaisteach Innealtóireachta, éadrom agus inslithe ABS;

Timpeallachtaí crua (taobh amuigh, criosanna ceimiceacha): 304 Cruach dhosmálta, cruthúnas meirge, frithsheasmhach in aghaidh tionchair.

· Nasc:

Ag teacht le dearadh an fheadáin earraigh, chun creimeadh a chosc de bharr miotail éagsúla sa mheán ag teacht i dteagmháil, úsáidtear 304 cruach dhosmálta agus práis go coitianta.

· Páirteanna a shéalú:

Rubber nítríle: frithsheasmhach in aghaidh olaí agus uisce, le raon teochta -40 go 120 céim Celsius.

Rubber fluairín: Oiriúnach do mheáin láidre creimneach agus ardteochta, le raon teochta -20 go 120 céim Celsius.

Achoimre:
Chun an tomhsaire brú teagmhála fótaileictreach ceart a roghnú, is é an eochair ná "an tsamhail a thuiscint chun na riachtanais a chinneadh, an struchtúr agus an fheidhmíocht a thuiscint, agus an t -ábhar cuí a roghnú do na coinníollacha iarratais ar leith".

Roinnfimid freisin teicnící suiteála, calabraithe agus oibríochta praiticiúla na hionstraime. Má tá aon mholtaí nó ceisteanna eile agat, bíodh leisce ort teagmháil a dhéanamh linn ag am ar bith! "$ $
