◆ Múnla: YG60 YG100 YG150
◆ Úsáid: Déantar gach cuid den tsraith seo de thomhsairí as cruach dhosmálta, agus déantar na príomhchodanna de 1CR18NI9, OCR18NI12MO2TI, SUS316, SUS316L, srl. Ina measc, tá feidhmíocht ardteochta agus frithsheasmhach creimthe den scoth ag an tomhsaire brú ardteochta atá frithsheasmhach in aghaidh creimthe, atá oiriúnach do thimpeallachtaí creimneach, is féidir leis na meáin ardteochta íseal-slaodachta a bhrath, ach ní criostalú, neamh-chomhdhlúthú. A úsáidtear go forleathan i peitriliam, ceimiceán, lotnaidicíd, rubar, gás nádúrtha agus tionscail eile. $ $
◆ Paraiméadair theicniúla Ity
| Uimhir shamhail | Yg60 | YG100 | Yg150 | ||
| Trastomhas ainmniúil | Φ 60 | Φ 100 | Φ 150 | ||
| Cineál gléasta | Ⅰ | - | - | - | |
| Ⅱ | - | - | - | ||
| Ⅲ | - | / | / | ||
| Ⅳ | - | - | - | ||
| Ⅴ | - | / | / | ||
| Ⅵ | - | - | - | ||
| Snáithe cónascaire | M14 × 1.5 | M20 × 1.5 | |||
| Aicme cruinnis | 2.5 | 1.6 | |||
| Raon tomhais （ MPA ） | Folamh Ity -0.1 ～ 0 Folús brú -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Brú ： 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| Coinníollacha úsáide comhshaoil | Temp ： -40 ℃～ 70 ℃ | ||||
| Teocht | Suiteáil Díreach ： ≤ 150 ℃ | ||||
| Teocht ： ≤ 500 ℃ | |||||
| Earráid Éifeacht Teochta | Δ ＝ ± （δ K Δ t ） Δ—— Luach incheadaithe na hearráide luach taispeána nuair a chlaonann an teocht chomhthimpeallach ó 20 ℃ ± 5 ℃, agus luach incheadaithe na hearráide luacha taispeána nuair a chlaonann an teocht chomhthimpeallach ó 20 ℃ ± 5 ℃. % δ—— Luach absalóideach earráid intreach na hionstraime. % K —— Comhéifeacht Éifeacht Teochta le Luach 0.04%/° C. Δ t ——Tá an mheán ag an bhfeadán Bourdon ℃ -25∣ | ||||
| Rátáil creathaidh | V · H · 3 | ||||
| Ábhar feadán Borden | OCR18NI12MO2TI ； SUS316 ； SUS316L | ||||
| Tithíocht, Ábhar cónascaire | 1cr18ni9ti ； SUS304 | ||||
| Aicme chosantach | IP65 | ||||
| Caighdeáin Forfheidhmithe | GB/T 1226 | ||||
| Nóta: Is féidir comhthréithe a oiriúnú de réir riachtanais úsáideora. $ $ | |||||
◆ Toisí seachtracha:

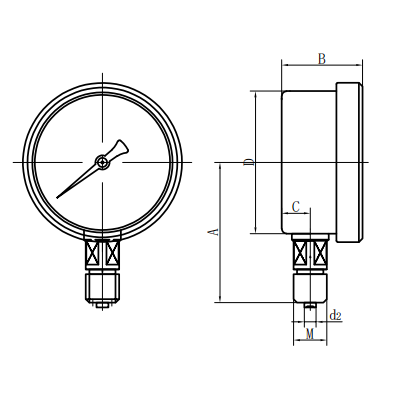

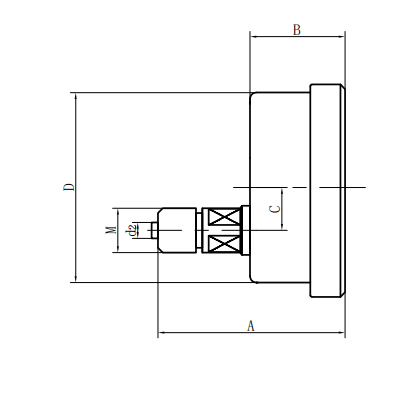

| Cineál díreach gathacha (ⅰ) | Cineál díreach eccentric aiseach (ⅱ) |

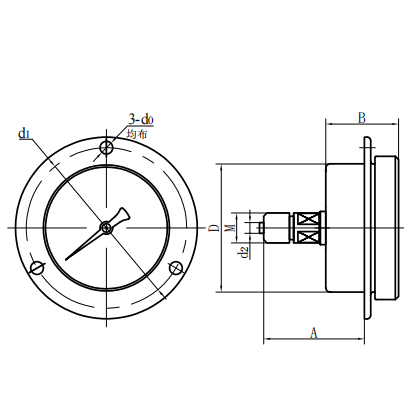

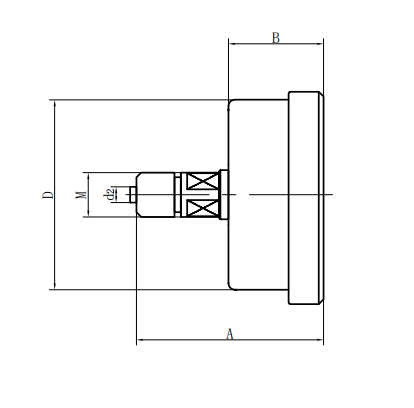

| Cineál díreach comhlárnach aiseach (III) | Cineál INSERT ECCENTRIC AXIAL (IV) |

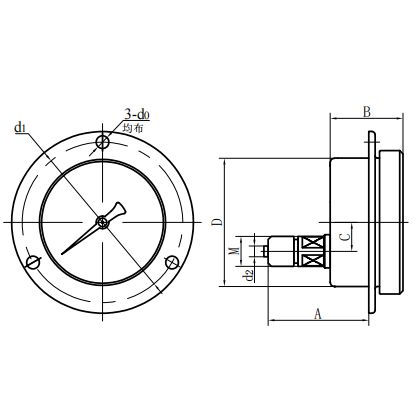

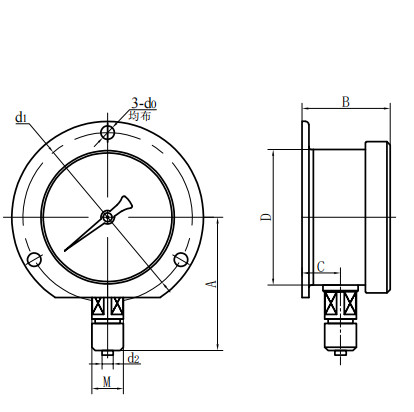

| Cineál Ionsáite Aiseach Teamnaire (V) | Cineál dronnach gathacha (vi) $ $ |
| Uimhir shamhail | Toisí foriomlána （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| Yg60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × $ $ 1.5 |
| Yg60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yg60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yg60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yg150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yg150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yg150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Yg150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
