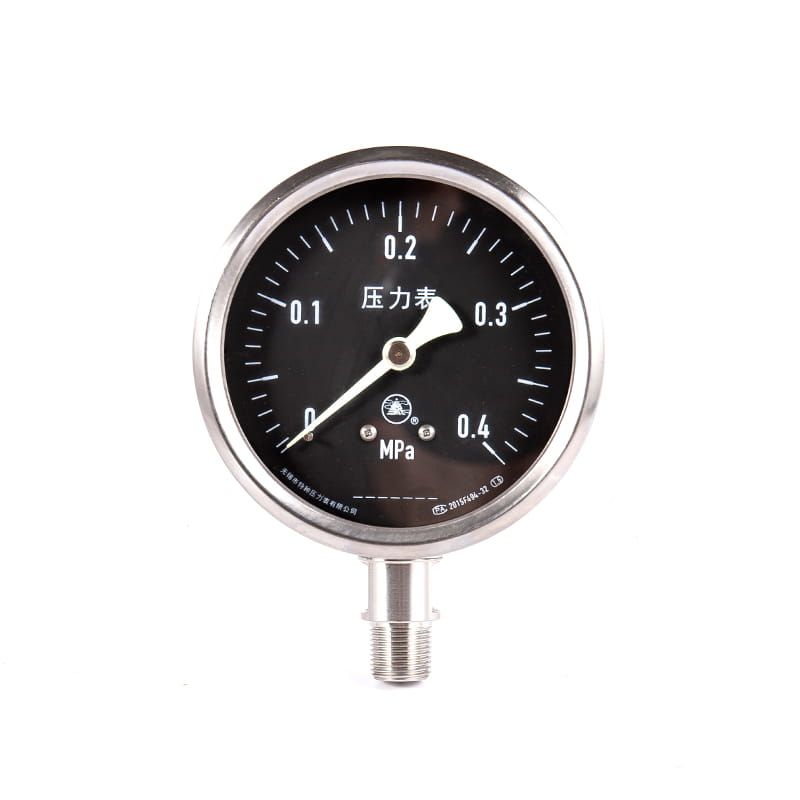

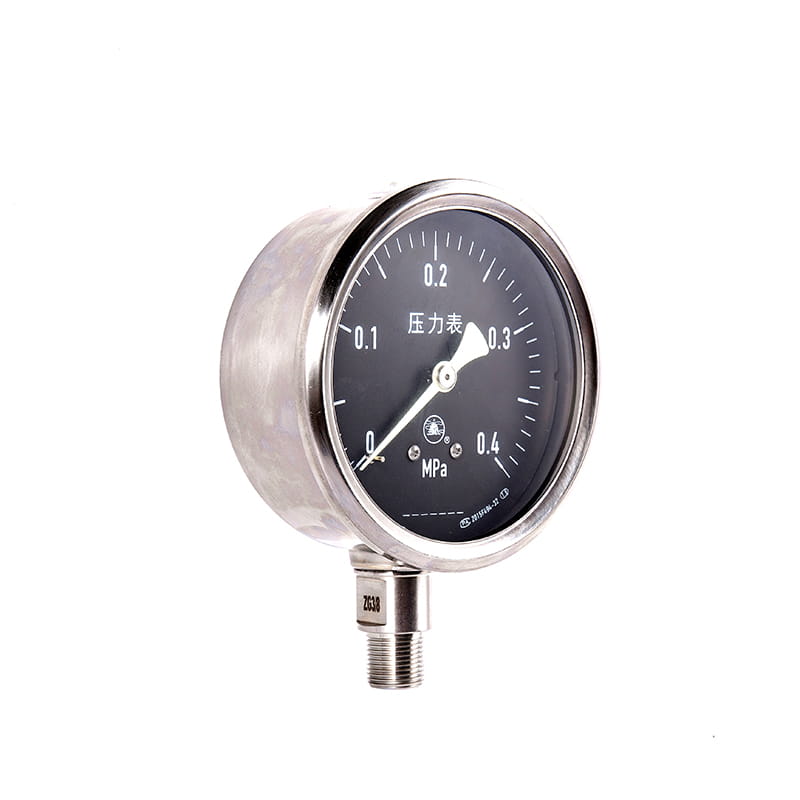

◆ Múnla: YC40 YC50 YC60 YC75 YC100 YC150
◆ Úsáid: Tá an tsraith seo d'ionstraimí oiriúnach chun brú leacht, gáis, gaile agus meáin sreabhach eile a thomhas gan baol pléasctha, criostalaithe nó soladú ar longa agus ar threalamh gaolmhar.
Tá cineál lonrúil ag an tsraith seo d'ionstraimí, i bpríomhscála an dhiailiú agus tá ceann tosaigh an phointe brataithe le gníomhaire luminous buan gníomhach nó éighníomhach, mar sin is féidir an luach brú a léamh go soiléir sa dorchadas.

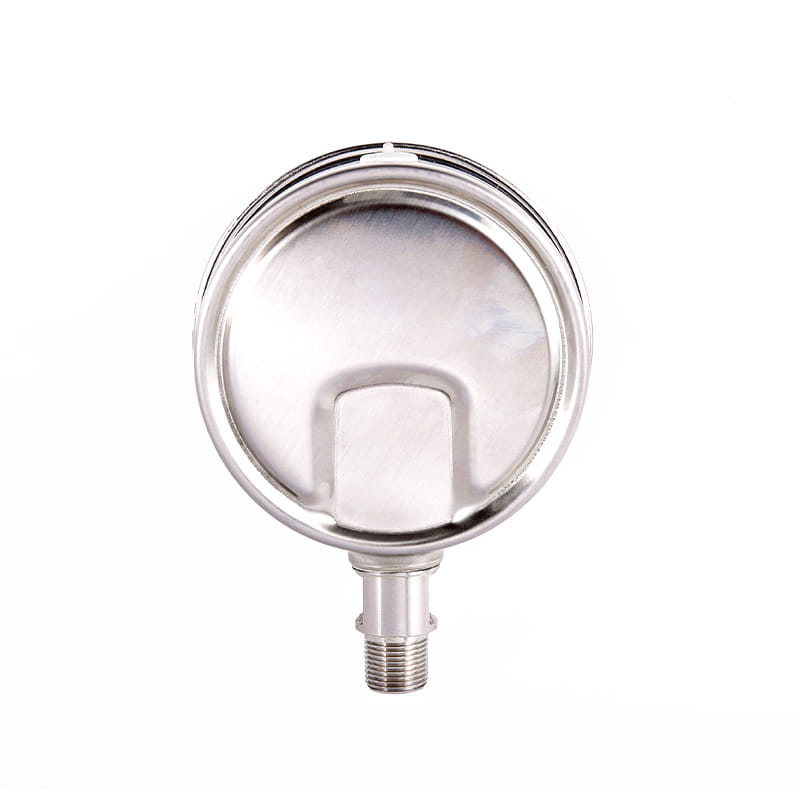

Tá an bhlaosc den tsraith ionstraimí seo séalaithe go hiomlán agus tá friotaíocht áirithe aige in aghaidh creimeadh sáile, rud a chosnaíonn comhpháirteanna inmheánacha na hionstraime ó dhamáiste agus creimeadh ag tonnta agus uisce mara.
Is féidir an tsraith ionstraimí seo a líonadh freisin le hola dampála íseal-slaodachta sa bhlaosc, agus an cumas aici cur i gcoinne chreathadh na timpeallachta oibre de bharr na drochaimsire san fharraige agus an bíog mheánbhrú.
Úsáidtear an tsraith ionstraimí seo go príomha i loingseoireacht amach ón gcósta, i réimsí ola agus gáis amach ón gcósta, i ardáin druileála amach ón gcósta, i mianadóireacht ghrinneall na farraige, i loingseoireacht intíre agus i dtionscail eile. $ $
◆ Paraiméadair theicniúla Ity
| Uimhir shamhail | Ylm60 | YLM100 | YLM150 | |
| Trastomhas ainmniúil | Φ 60 | Φ 100 | Φ 150 | |
| Cineál gléasta | Ⅰ | - | - | - |
| Ⅱ | - | - | - | |
| Ⅲ | - | / | / | |
| Ⅳ | - | - | - | |
| Ⅴ | - | / | / | |
| Ⅵ | - | - | - | |
| Snáithe cónascaire | M14 × 1.5 | M20 × 1.5 | ||
| Aicme cruinnis | 2.5 | 1.6 | ||
| Raon tomhais （ MPA ） | Folamh ： -0.1 ～ 0 Folús brú -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Brú ： 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 |
| Coinníollacha úsáide comhshaoil | Temp ： -40 ℃～ 70 ℃ |
| rátáil creathaidh | Gnáthchineál ： V · H · 3 ； Cineál seismeach (cineál líonta leachtach) ： V · H · 4 |
| Ábhar feadán Borden | QSN4-0.3 、 OCR18NI12MO2TI |
| Ábhar cáis agus cónascaire | 1cr18ni9ti ； SUS304 |
| aicme chosantach | IP65 |
| Caighdeáin Forfheidhmithe | GB/T 1226 ； JB/T 6804 |
| Nóta: Is féidir comhthréithe a oiriúnú de réir riachtanais úsáideora. $ $ | |

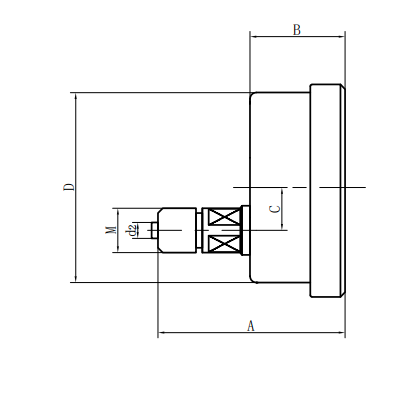

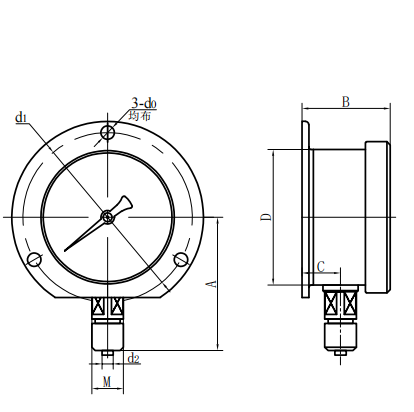

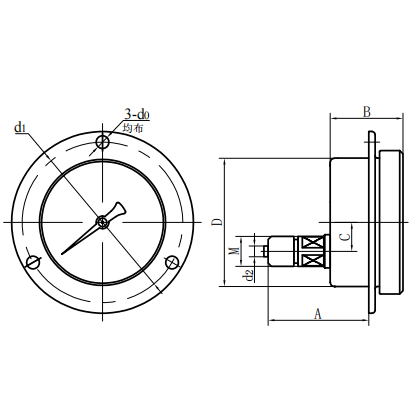

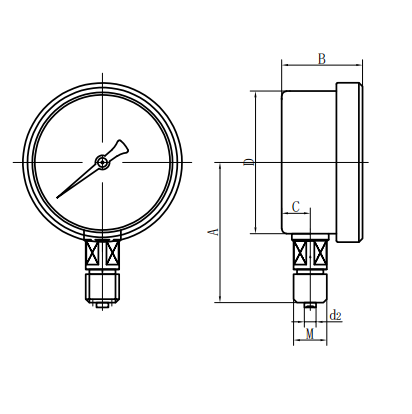

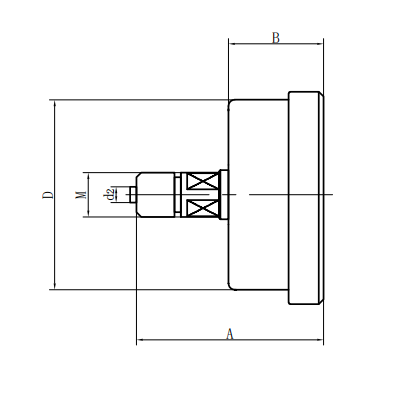

◆ Toisí seachtracha:
| Cineál díreach gathacha (ⅰ) | Cineál díreach eccentric aiseach (ⅱ) |
| Cineál díreach comhlárnach aiseach (III) | Cineál INSERT ECCENTRIC AXIAL (IV) |
| Cineál Ionsáite Aiseach Teamnaire (V) | Cineál dronnach gathacha (vi) $ $ |
| uimhir shamhail | Toisí foriomlána (mm) | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| Yc60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × $ $ 1.5 |
| Yc60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yc60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yc60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yc60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yc60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yc100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yc100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Yc100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yc100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yc150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yc150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yc150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Yc150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
