Cad is Tomhsaire Brú Diaphragm ann, agus Conas a Oibríonn sé?

Ba cheart go mbeadh tomhasairí brú diaphragm ina chineál ionstraim a úsáidtear chun brú a thomhas, atá difriúil ó ghnáthmhéadair brú. Féadfaidh tomhasairí brú coitianta a bheith de chineál feadán Bourdon, agus féadfaidh cineálacha scairt scairt a úsáid chun an meán a leithlisiú, rud a choscann creimeadh nó leachtanna ard-slaodachta ó thionchar a dhéanamh ar an tomhas.

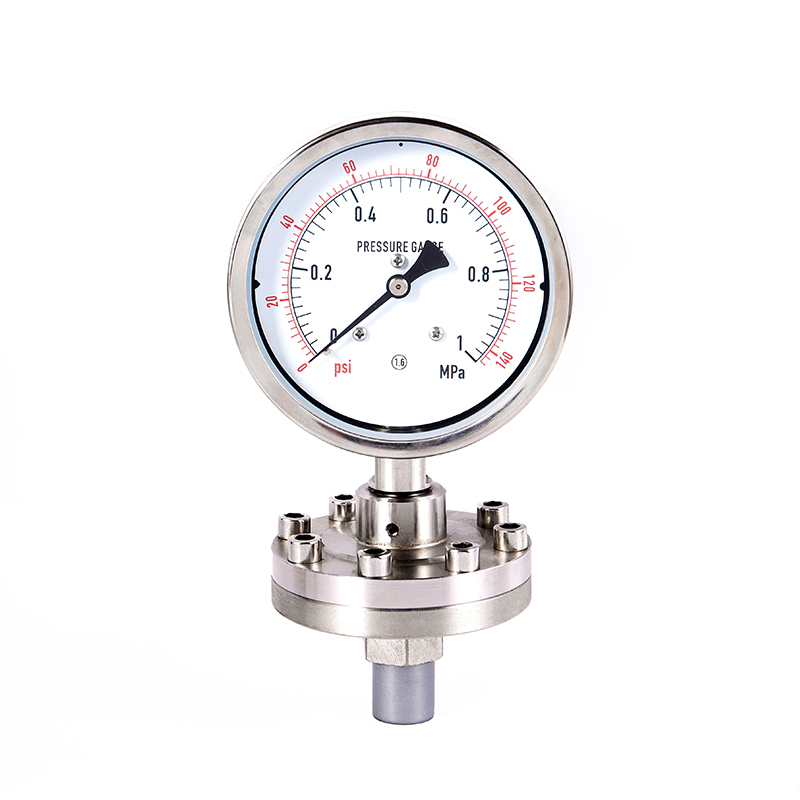

Is éard atá sa tomhas brú scairt an diaphragm, comhpháirteanna ceangail, agus an dhiailiú (an feadán inmheánach Bourdon) . Feidhmíonn an scairt mar an eilimint íogair. Nuair a fheidhmíonn brú ar an scairt, dífhoirmfidh sé. Tarchuirfear an dífhoirmiúchán seo chuig an struchtúr meicniúil inmheánach, a thiontú go gluaiseacht an phointeora, rud a thaispeánann an luach brú. Ina theannta sin, féadfaidh flanges nó naisc snáithithe a bheith ag an gcuid scairt chun freastal ar riachtanais suiteála éagsúla.

I dtéarmaí an phrionsabail oibre, is féidir é a roinnt ina roinnt céimeanna: Feidhmíonn an brú meánach ar an scairt, rud a fhágann go ndéantar dífhoirmiúchán leaisteacha ar an scairt, rud a thiomáineann an slat nasctha nó an fheadáin earraigh agus meicníochtaí tarchurtha eile chun an dífhoirmiúchán a thiontú go rothlú an pointeoir, rud a léiríonn an léamh brú ar an dhiailiú. Is gá béim a chur ar fheidhm leithlisithe an scairt chun teagmháil dhíreach a dhéanamh leis an meán tomhaiste leis an meicníocht inmheánach a sheachaint. Tá sé seo oiriúnach do mheáin chreimneach, ard-slaodacht nó go héasca solidifying.

Gné íogair:

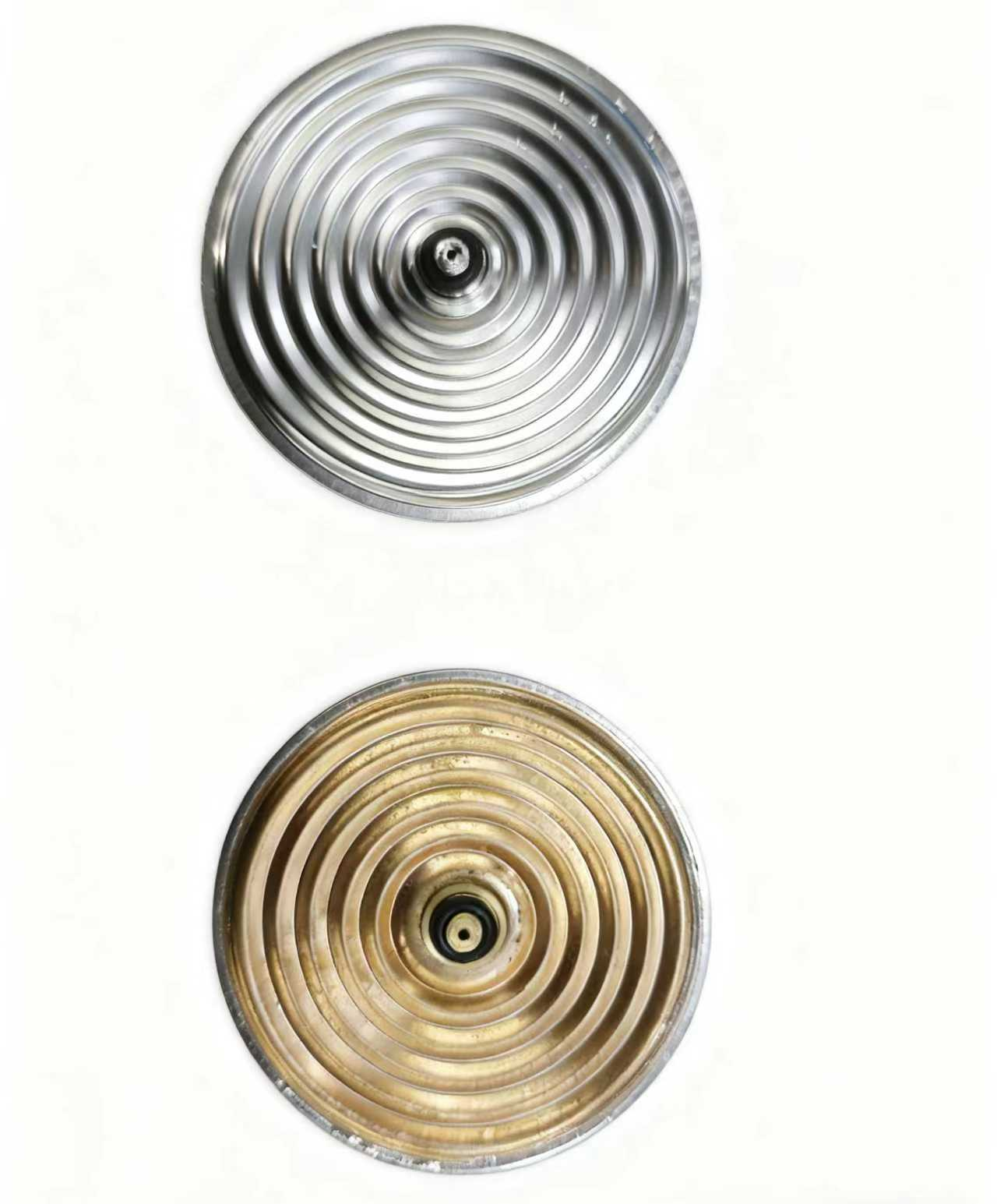

De ghnáth déantar an pláta scairt de mhiotail atá resistant le creimeadh, mar shampla cruach dhosmálta, tantalam, nó cóimhiotail Hastelloy, nó ábhair neamh-mhiotalacha cosúil le sciath polytetrafluoroethylene (PTFE). Níl a thiús ach 0.03 - 0.1mm, agus féadann sé dul faoi dhífhoirmiú leaisteacha faoi bhrú.

Cuas leithlisithe:

Cruthaíonn an scairt agus an tithíocht ionstraim cuas séalaithe, atá líonta le leachtanna íseal-slaodachta mar ola silicone agus ola fluairín mar mheán tarchurtha brú. Caithfidh táimhe ceimiceach, reo íseal agus fiuchphointe ard a bheith ag an leacht líonadh chun oiriúnú do thimpeallachtaí teochta foircneacha.

Meicníocht tarchurtha:

Tiomáineann dífhoirmiúchán an scairt an mheicníocht nascála nó an chórais ribeach taobh istigh den seomra, ag tarchur an dí-áitiú chuig an bhfearas atá leagtha síos, agus ar deireadh thiar é a thiontú ina rothlú an pointeoir dhiailiú. Tá roinnt samhlacha feistithe le gléas cúitimh teochta, ar féidir leo deireadh a chur le tionchar na ndifríochtaí teochta comhshaoil ​​ar an tomhas.

Próiseas oibre:

Brú meánach → Dífhoirmiúchán scairt → Seoladh líonadh hiodrálach → Aimpliú tarchuir mheicniúil → Léamh pointeora

Gnáthchásanna iarratais:

·Meáin atá láidir creimneach: mar aigéad sulfarach agus píblínte clóirín leachtach (is gá sciath PTFE diaphragms ábhar tantalam a roghnú).

· Riachtanais arda sláinteachais: Líne líonadh táirgí déiríochta de ghrád bia (ag baint úsáide as diaphragms cruach dhosmálta snasta chun fás miocróbach a chosc).

· Sreabhán ard-slaodachta: Umar stórála asfalt peitriliam (feistithe le córas séalaithe scairt cineál síneadh ribeach).

Paraiméadair Roghnúcháin:

Déanann an tomhas brú scairt, trína dhearadh aonraithe nuálaíoch, teorainn an tomhais brú a leathnú go dtí coinníollacha oibre atá an-chreimneach agus an-ghuaiseach. Le forbairt na n-ábhar nua agus na dteicneolaíochtaí braite cliste, leanfaidh an ionstraim "solúbtha chun docht a shárú" ag cosaint oibriú sábháilte agus éifeachtach na dtionscal nua-aimseartha. Ní hamháin go leathnóidh roghnú agus cothabháil cheart saol seirbhíse na hionstraime ach freisin soláthraíonn siad tacaíocht sonraí iontaofa do phróisis táirgthe.
